Размер туннеля: 620 × 420 мм
Разрешение (по проволоке): гарантировано 38 AWG / типично 40 AWG

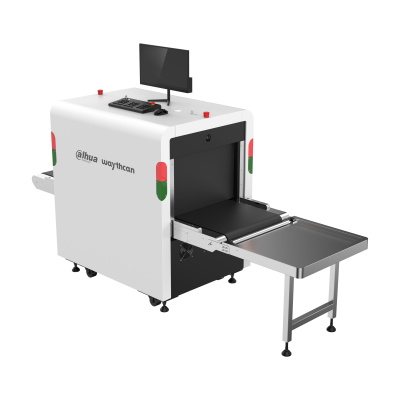

В основе установки лежит передовая система рентгеновского сканирования, включающая полупроводниковые детекторы, цифровую обработку изображений и компьютерные технологии отображения. Данная система характеризуется высоким качеством, надежностью и эффективностью.
Основные функции:
* Рентгеноскопия: Получение высококачественных изображений предметов внутри багажа, движущегося по конвейерной ленте, с определением их формы и размеров.
* Улучшенная обработка изображений: Дополнительные эффекты обработки для оптимизации восприятия и выявления объектов.
* Режимы работы: Поддержка режимов досмотра и видеонаблюдения.
* Распознавание опасных предметов: Автоматическое обнаружение опасных или запрещенных к проносу предметов (ножей, жидкостей в емкостях, аэрозольных баллончиков, оружия, зажигалок) на отсканированных изображениях.
* Система оповещения: Настройка уровней угрозы для обнаруженных объектов с привязкой голосовых сообщений, звуковой и световой сигнализации, а также автоматической остановкой конвейерной ленты.
* Индикация распознанных предметов: Визуальное отображение распознанных объектов на изображении в динамике.
* Хранение данных: Сохранение результатов обнаружения для составления отчетов с возможностью поиска и экспорта по уровню опасности и времени.
* Видеоконтроль: Две видеокамеры для отслеживания багажа на входе, выходе и в процессе досмотра. Возможность подключения IP-видеокамер с питанием PoE для получения "живого" видео, записи и просмотра архива, а также мониторинга всего процесса досмотра.
* Системные оповещения: Функция тревоги при возникновении системных ошибок (отсутствие накопителя, сбой хранения, конфликты IP- и MAC-адресов).
* Надежное хранение данных: Поддержка управления дисковым пространством и конфигурирования RAID-массивов (RAID0/1/5) для обеспечения надежности хранения данных.
* Администрирование: Функции администрирования групп пользователей, управление правами доступа, системная диагностика, журналирование событий, поиск активных пользователей и обновление программного обеспечения.
Области применения: Аэропорты, железнодорожные станции, автовокзалы, станции метро, государственные учреждения, выставочные центры и места проведения массовых мероприятий.
| Основные параметры | |
|
Размеры туннеля |
620 мм × 420 мм |
|
Анодное напряжение рентгеновской трубки |
160 кВ |
|
Охлаждение рентгеновской трубки |
Замкнутый контур масляного охлаждения с принудительной вентиляцией |
|
Разрешающая способность (проволока) |
гарантировано 38 AWG (0,1 мм) / типично 40 AWG (0,08 мм) |
|
Проникающая способность (сталь) |
гарантировано 36 мм / типично 37 мм |
|
Доза рентгеновского излучения |
≤0.9 мкЗв/ч (мкГр/ч) |
|
Уровень шума |
≤65 дБ |
|
Скорость конвейера |
0.2 м/с |
|
Высота конвейера |
примерно 665 мм |
|
Максимальная нагрузка конвейерной ленты |
170 кг |
|
Утечка тока |
≤0.25 мА |
|
Процессор |
2-ядерный процессор Intel |
|
Оперативная память |
8 Гбайт |
|
Операционная система |
Linux |
|
Интерфейс пользователя |
Локальный интерфейс (все функции), веб-интерфейс |
|
Безопасность для фотоматериалов |
Безопасно для фото пленки чувствительностью до 1600 единиц ISO 1600 (33 DIN) |
|
Питание |
220–240В AC, 50/60 Гц |
|
Потребляемая мощность |
450 Вт / 1 кВт (макс) |
|
Рабочая температура |
от 0 °C до +45 °C |
|
Размеры |
1993 × 870 × 1297 мм |
|
Размеры упаковки |
2142 × 1132 × 1542 мм |
|
Вес |
нетто 420 кг / брутто 590 кг |
| Система обработки изображений | |
|
Просмотр |
Отображение в реальном времени рентгеновского и обычного изображения багажа; интеллектуальное распознавание предметов; одновременное отображение в двух плоскостях |
|
Распознавание предметов |
Индикация распознанных предметов, которая перемещается вместе с ними на изображении |
|
Распознаваемые предметы |
Распознает 22 типа предметов: пистолеты, фейерверки, аэрозольные баллончики, ножи, топоры, ножницы, жидкость для зажигалок, лак для ногтей, жидкости в бутылках, стеклянные бутылки, термосы, пластиковые бутылки, наручники, дубинки, кастеты, зажигалки, инструменты, электронные товары, мобильные телефоны, аккумуляторы, ноутбуки и зонты. |
|
Уровни угрозы |
Высокий риск, предупреждение, безопасно (поддерживается конфигурирование пользовательского уровня в соответствие с типами предметов) |
|
Тревожные реакции |
Переключение тревожного выхода, голосовое сообщение, передача тревоги в программную платформу и сообщение на экране настраиваются в зависимости от уровня угрозы |
|
Хранение изображений |
Хранится до 1 миллиона изображений с информацией об их уровнях опасности и типах обнаруженных объектов. Можно просматривать как исходные, так и проанализированные изображения. |
|
Изображения багажа |
Поиск, воспроизведение и экспорт изображений багажа и связанного видео с фильтром по времени, типам предметов и т. д. |
|
Отчеты |
Подготовка и экспорт отчетов по времени и типам предметов багажа |
|
Резервное копирование |
USB / Etherneth |
| Производительность | |
|
Автодиагностика |
Автоматически обнаруживает системные сбои и выводит коды ошибок |
|
Функции обработки изображения |
Цветной/черно-белый режим, локальное улучшение, супер-улучшение, усиление краев, сканирование изображения, индикация органики, индикация металлов, смешанная индикация, инверсия, высокоэнергетическое улучшение, низкоэнергетическое улучшение, осветление, затемнение, тревога по плотности материала Z7/Z8/Z9, тревога при высокой плотности материала, наложение видеоаналитики, вертикальный поворот, псевдоцвета и т. д. |
|
Воспроизведение изображений |
Поддержка воспроизведения 30 изображений |
|
Увеличение изображений |
Максимально 64-кратное увеличение рентгеновского изображения. Позиционирование центральной точки увеличения мышью или клавиш со стрелками. |
|
Диагностика устройств |
Поддержка диагностики ключевых компонентов, таких как рентгеновский детектор, двигатель, ИК-датчики и специальная клавиатура |
|
Конфигурирование |
Конфигурирование основных функций, конфигурирование отображения (вертикальный поворот, максимальное увеличение), конфигурирование режима сканирования (сканирование в обоих направлениях, сканирование в прямом направлении, сканирование в обратном направлении, постоянное сканирование и режим энергосбережения), конфигурирование счетчика багажа и конфигурирование привязки багажа к человеку |
|
Базовые параметры |
|
|
Видеовыходы |
2 DVI (1920×1080 @ 60 Гц) |
|
Мониторы |
1 с диагональю 21.5" |
