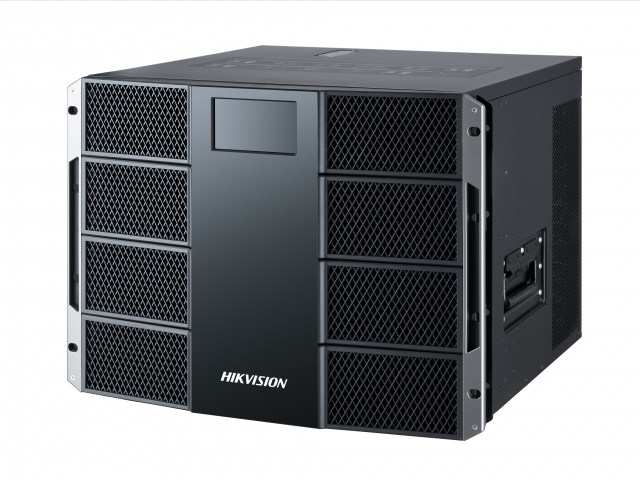

Контроллер видеостены
Контроллер видеостены
Подробности
Цена по запросу
Наличие уточняйте
Нашли дешевле?
Уточнить
Цена действительна только для интернет-магазина, оптовую цену запрашивайте у менеджеров.
Описание
Контроллер видеостены
• Поддержка настройки основной платы управления, платы входа и выхода, поддержка смешанной вставки плат входа и выхода, одновременное отображение динамических изображений на нескольких дисплейных терминалах.
• Источник сигнала может отображаться на дисплеях M × N (M ≥ 1, N ≥ 1).
• Поддержка нескольких источников сигнала, включая VGA, DVI, HDMI, DP и IP. Входной / выходной сигнал, сигнал передачи 4K @ 60 Гц.
• Декодирование потока. Плата декодирования поддерживает формат кодирования h.264 / h.265. Поддерживает декодирование и отображение на стене 16-канального сетевого сигнала 1080P @ 30, а также отображение локального воспроизведения видеофайлов на стене.
• Разделение изображения на 1 / 4 / 9 / 16 для одного интерфейса вывода и перевод дополнительного окна в полноэкранный режим.
Характеристики устройства
| Размер экрана | 105.42 × 67.07 мм |
| Разрешение экрана | 480 × 272 |
Параметры устройства
| Интерфейс питания | AC от 100 до 240 В, 50 / 60 Гц |
| Размеры | 447 × 354.8 × 442 мм |
| Высота шасси | 8 U |
| Количество источников питания | Резервный источник питания 2+1 |
| Потери электроэнергии | ≤ 1000 Вт (полная нагрузка) |
Параметры шасси
| Тип шины | 10 Gigabit |
| Количество слотов |
слот для вспомогательной платы × 23, слот для платы переключателя × 1, слот основной платы управления × 2 |
| Интерфейс управления данными |
2, auto 10 / 100 / 1000 М Ethernet 1, оптоволоконный интерфейс 10 Gigabit |
| Масса (полная нагрузка) | ≤ 60 кг (полная нагрузка) |
Параметры окружающей среды
| Рабочая температура | От 0 до 50 ℃ |
| Рабочая влажность | От 10 до 90 % (без конденсата) |
Главная плата управления (DS-C30S- MCU)
| Серийный интерфейс | RS232 |
| USB | USB С |
| Сетевой интерфейс | UTP × 1 |
Плата переключателя (DS-C30S-SW)
| Количество серийных интерфейсов | 3 |
| Серийный интерфейс | RS232, RS232, RS485 |
| USB | USB × 1 |
| Сетевой интерфейс | UTP × 2, оптические интерфейсы 10 Gigabit |
| Возможность обмена | Широкополосный доступ 1.2 ТБ |
Входная плата HDMI (DS-C30S- 04HI)
| Входное разрешение |
1024 × 768 @ 60 Гц, 1280 × 1024 @ 60 Гц, 1366 × 768 @ 60 Гц, 1440 × 900 @ 60 Гц, 1680 × 1050 @ 60 Гц, 1280 × 960 @ 60 Гц, 1600 × 1200 @ 60 Гц, 1280 × 720P @ 50 Гц, 1280 × 720P @ 60 Гц, 1920 × 1080P @ 50 Гц, 1920 × 1080P @ 60 Гц, 1920 × 1200 @ 60 Гц |
| Количество видеовходов | 4 |
| Тип видеовхода | HDMI |
| Количество аудиовходов | 4 |
| Тип аудиовхода | miniDP до 4 × 3.5 мм |
Входная плата VGA (DS-C30S-04VI)
| Входное разрешение |
1024 × 768 @ 60 Гц, 1280 × 1024 @ 60 Гц, 1366 × 768 @ 60 Гц, 1440 × 900 @ 60 Гц, 1680 × 1050 @ 60 Гц, 1280 × 960 @ 60 Гц, 1600 × 1200 @ 60 Гц, 1280 × 720P @ 50 Гц, 1280 × 720P @ 60 Гц, 1920 × 1080P @ 50 Гц, 1920 × 1080P @ 60 Гц, 1920 × 1200 @ 60 Гц |
| Количество видеовходов | 4 |
| Тип видеовхода | VGA |
| Количество аудиовходов | 4 |
| Тип аудиовхода | miniDP до 4 × 3.5 мм |
Входная плата DVI (DS-C30S-04DI)
| Входное разрешение |
1024 × 768 @ 60 Гц, 1280 × 1024 @ 60 Гц, 1366 × 768 @ 60 Гц, 1440 × 900 @ 60 Гц, 1680 × 1050 @ 60 Гц, 1280 × 960 @ 60 Гц, 1600 × 1200 @ 60 Гц, 1280 × 720P @ 50 Гц, 1280 × 720P @ 60 Гц, 1920 × 1080P @ 50 Гц, 1920 × 1080P @ 60 Гц, 1920 × 1200 @ 60 Гц |
| Количество видеовходов | 4 |
| Тип видеовхода | DVI-D |
| Количество аудиовходов | 4 |
| Тип аудиовхода | miniDP до 4 × 3.5 мм |
Входная плата HDMI UHD (DS-C30S- 02HI/4K)
| Входное разрешение |
1920 × 1080P @ 60 Гц, 1920 × 1200 @ 60 Гц, 3840 × 2160 @ 30 Гц, 4096 × 2160 @ 30 Гц, 3840 × 2160 @ 60 Гц (только интерфейс 1), 4096 × 2160 @ 60 Гц (только интерфейс 1) Поддержка нестандартного разрешения: ширина от 1920 до 4092, высота от 1080 до 2160, частота кадров 30 / 60. Поддерживает частоту кадров 60, только если ширина менее 2560 или высота менее 1940. |
| Количество видеовходов | 2 |
| Тип видеовхода | HDMI |
Входная плата DP (DS-C30S-02DPI/4K)
| Входное разрешение |
1920 × 1080P @ 50 Гц, 1920 × 1080P @ 60 Гц, 1920 × 1200 @ 60 Гц, 3840 × 2160 @ 30 Гц, 3840 × 2160 @ 60 Гц (только интерфейс 1), 4096 × 2160 @ 30 Гц, 4096 × 2160 @ 60 Гц (только интерфейс 1) Поддержка нестандартного разрешения: ширина от 1920 до 4092, высота от 1080 до 2160, частота кадров 30 / 60. Поддерживает частоту кадров 60, только если ширина менее 2560 или высота менее 1940. |
| Количество видеовходов | 2 |
| Тип видеовхода | DP |
Выходная плата DVI (DS-C30S-04DO)
| Выходное разрешение |
1920 × 1200 @ 60 Гц, 1600 × 1200 @ 60 Гц, 1920 × 1080 @ 60 Гц, 1680 × 1050 @ 60 Гц, 1280 × 720 @ 60 Гц, 1280 × 1024 @ 60 Гц, 1024 × 768 @ 60 Гц Поддержка LED-экрана и вывода нестандартного разрешения. Максимальная длина и ширина области менее 260. |
| Количество видеовыходов | 4 |
| Тип видеовыхода | DVI-D |
| Количество аудиовыходов | 4 |
| Тип видеовхода | miniDP до 4 × 3.5 мм |
Выходная плата HDMI (DS-C30S-04HO)
| Выходное разрешение |
1920 × 1200 @ 60 Гц, 1600 × 1200 @ 60 Гц, 1920 × 1080 @ 60 Гц, 1680 × 1050 @ 60 Гц, 1280 × 720 @ 60 Гц, 1280 × 1024 @ 60 Гц, 1024 × 768 @ 60 Гц Поддержка LED-экрана и вывода нестандартного разрешения. Максимальная длина и ширина области менее 260. |
| Количество видеовыходов | 4 |
| Тип видеовыхода | HDMI |
Отправляющая карта
| Выходное разрешение | Ширина выходного разрешения (от 144 до 8192), высота (от 144 до 4320), общее количество пикселей должно быть менее 1040 |
Плата выхода (DS-C30S-L104)
| Количество видеовыходов | 4 × miniSAS (20 × 1G), 2 × оптических интерфейса 10G |
| Тип видеовыхода | miniSAS до 5 × RJ45, оптический порт 10G |
| Количество аудиовыходов | 1 |
| Тип аудиовыхода | Терминал аудио 3.5 мм |
Плата декодера (DS-C30S-DEC)
| Количество каналов декодирования звука | 32 |
| Параметры декодирования | Формат кодирования звука G711-A, G711-U, G722.1, G726-16/U/A, MPEG, AAC-LC |
| Формат декодирования звука | Формат кодирования звука G711-A, G711-U, G722.1, G726-16/U/A, MPEG, AAC-LC |
| Разрешение декодирования | Поддерживает декодирование до 1600 пикселей (ширина, каждый канал). |
| Канал декодирования | До 32 каналов декодирования. |
| Параметры декодирования | Одна плата поддерживает 16 × 1080P30, 32 × 720P @ 30. |
Плата выхода HDMI UHD (DS-C30S-02HO/4K)
| Выходное разрешение | 4096 × 2160 @ 60 Гц, 3840 × 2160 @ 60 Гц, 2560 × 1600 @ 60 Гц, 2560 × 1440 @ 60 Гц, 1920 × 1200 @ 60 Гц, 1920 × 1080 @ 60 Гц, поддержка LED-экрана и вывода нестандартного разрешения, совместим с выходом под нагрузкой, настройка максимальной длины и ширины площади менее 880. |
| Количество видеовыходов | 2 |
| Тип видеовыхода | HDMI |
